一、概述
全盛的机组运行状态在线监测系统软件iTRASEN 3000作为系统的人机交换平台，具备良好的系统开放性、扩展性、智能诊断与处理能力以及大规模数据管理和深层次数据挖掘能力，该系统具有强大的系统整合和数据 接入能力；实现设备管理分层可视化，高度的开放性，可实现与信息管理系统、办公自动化管理系统等工程运行管理相关系统的无缝对接。
系统包含了多个子系统，与中心调度进行双向信息交流；随着互联网的发展，实现远程登录和访问。同时系统随着泵站功能的需要具有可扩展性，泵组状态在线监测系统的信息智能处理和分析诊断，及数据库设计均是重要内容。该软件具有很好的兼容性，可以兼容和包含其它不同功能类型的软件，达到系统的完整性和先进性。
二、系统软件的开放性
（1）整个系统的对外开放性。
机组的运行状态不是孤立的，机组的振动、温度具有一定的关联性，并且与运行工况紧密相连。所以需要机组状态在线监测系统与泵站自控系统信息互通，即机组状态在线监测系统能够获得自动化监控系统的工况信息，自动化监控系统也可以获得机组状态在线监测系统的振动数字量。iTRASEN 3000泵组运行状态在线分析系统能对机组的运行工况、运行参数（设备运行温度和有关水力性能），与机组振动信息结合，进行综合分析，以诊断机组运行状态。尤其是对特殊工况点的机组状态分析有重要的意义。

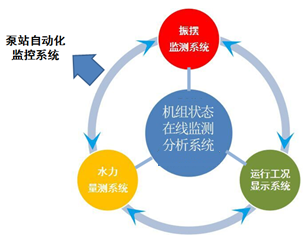

（2）系统内部各个子系统的内部开放性。
该系统能够结合水力因素和机械因素共同对机组状态进行分析，提供更加全面和准确的分析结果。
（3）对运行管理单位和业主单位的登陆开放性。
软件采用B/S（浏览器/服务器）架构，能远程进行软件设置、组态、修改和升级，支持异地远程浏览器访问。
同时，为了保证信息和用户的安全性，iTRASEN 3000泵组运行状态在线分析系统设有物理间隔和防火墙。
三、系统的可扩展性
（1）系统的可扩展性指的就是适应增长和变化的能力。
随着泵站投入运行的时间越来越长，数据的管理需求、运行管理单位的需求和系统功能类型需求都会变化或者增加；而机组状态在线监测系统并不是一蹴而就的，他是一项长期的全生命周期的工作。为了能够适应运行管理单位要求的变化，机组状态在线监测系统在设计时就充分考虑到了系统内部各个功能模块的可扩展性，当用户的需求发生变化时，不必更改原来的源代码，就可以对功能模块进行扩展。
（2）系统管理泵站数量的可扩展性。

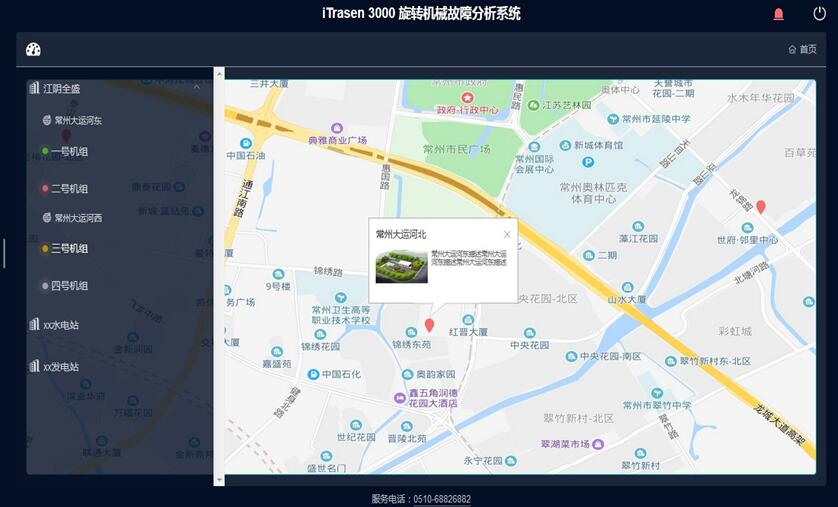

iTRASEN 3000泵组运行状态在线分析系统也是一个机组状态和信息管理的平台。除了新建水利枢纽的水泵机组，后期还可以根据运行管理单位的要求增加其他机组或者泵站，对平台上的泵站或者机组数量进行扩展。该系统在设计时就已经考虑到这点，所以对于系统的容量、处理能力冗余等各个方面留有充分余量，可以方便的实现数量上的可扩展性。
四、在线监测分析软件主要功能
（1）系统具备主机组全生命周期监测管理与健康评估的功能，对主机组全生命周期的整个过程进行基于三维可视化的智能监测、智能分析、智能诊断、智能预报、智能评估和智能管理等，具有对机组进行智能预测维护和健康评价的功能。
（2）系统具备数据分析的能力，能提供各种专业的数据分析工具，并根据监测参量的变化，预测状态的发展趋势，提供趋势预报的功能。
系统能自动对机组的稳态运行、暂态过程（包括瞬态）的振动、摆度、压力脉动进行分析，提供波形、频谱、轴心轨迹、瀑布图、趋势图、相关趋势图等时域和频域分析工具，并将键相点显示在波形上。
系统支持与泵站自控系统的有关运行工况信息的双向交流，从而将机组的运行工况、运行参数等信息与机组振摆信息结合，综合各种因素进行泵站设备运行稳定性分析，得出设备的“健康”状态，该软件定期会出具设备状态报告，统计故障发生情况或者振摆超标情况，形成报表和结论。

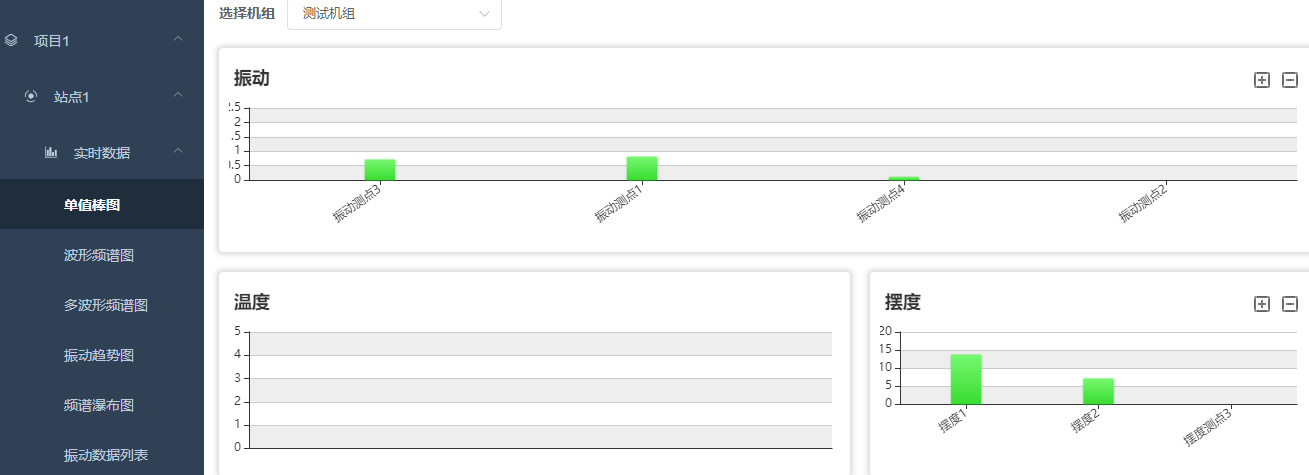

单值棒图：
单值棒图显示所选机组下所有振动、温度、摆度测点的棒值图，可以直观的对比机组各测点数据。
①单值棒图是以棒图的形式展现振动数据，通常对于加速度或位移测点显示有效值。可以显示实时数据或者历史数据，当显示实时数据时数据会每间隔几秒钟自动刷新，当显示历史数据时可显示用户指定时间点的数据。
②在某个测点的棒上可以浮动显示该测点的值和报警门限，用以查看具体数据。
③当测点的数值超过报警门限时，棒的颜色会变成黄色或红色。

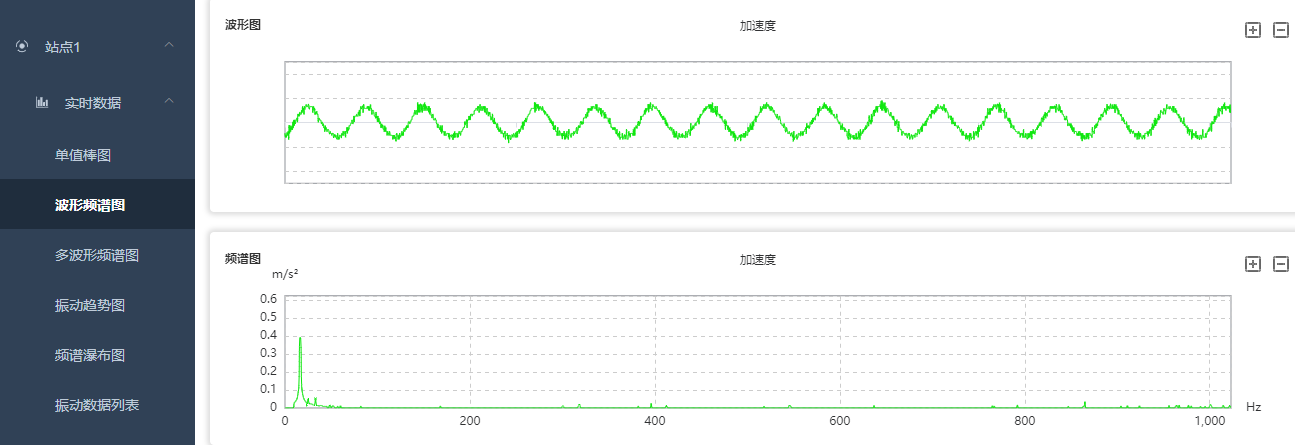

波形频谱图：
波形频谱图（实时波形显示）：该图谱显示机组运行过程中各测点反映轴承振动的实时波形图及频谱图，用户可以很直观的观察出该通道的波形是否正常，各频率组成成分是否符合机组特性。通过该图谱，可测试出机组的自振频率、故障频率，并进行报警。
①波形频谱图显示所选机组下所选振动测点的波形图和频谱图。
②可以显示实时数据或者历史数据，当显示实时数据时数据会每间隔几秒钟自动刷新，当显示历史数据时可显示用户指定时间点的数据。
③可单独显示波形图或频谱图，默认两者同时显示。
④波形图上显示测点的特征值：有效值，峰值，峰峰值，峭度，波峰因数；频谱图上显示测点的特征值：通频值，一倍频幅值/相位，二倍频幅值/相位；
⑤波形图或频谱图上可放大缩小，可显示光标处数值；

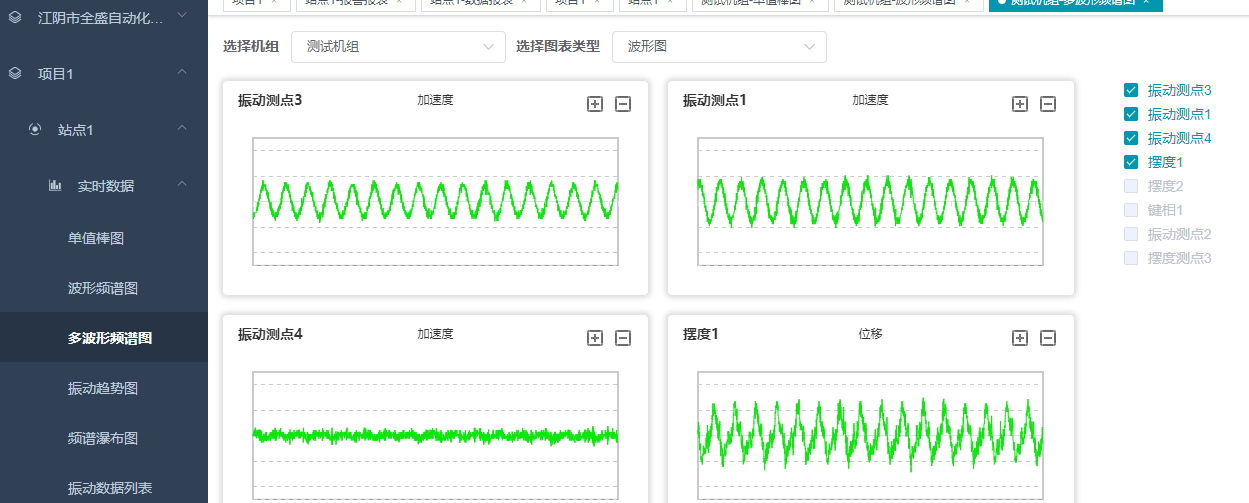

多波形频普图：
为了方便比较，振摆数据分析下的多波形频谱图，会出现测点的多波形频谱图，便于多个测点的波形频谱比较。
①多波形频谱图可同时显示同一机组下不同测点的波形图或频谱图，也可显示不同机组中同一测点的波形图或频谱图。
②多波形频谱图可显示实时数据或历史数据的波形图或频谱图，当显示实时数据时数据会每间隔几秒钟自动刷新，当显示历史数据时可显示用户指定时间点的数据。默认的选择是有4个图。

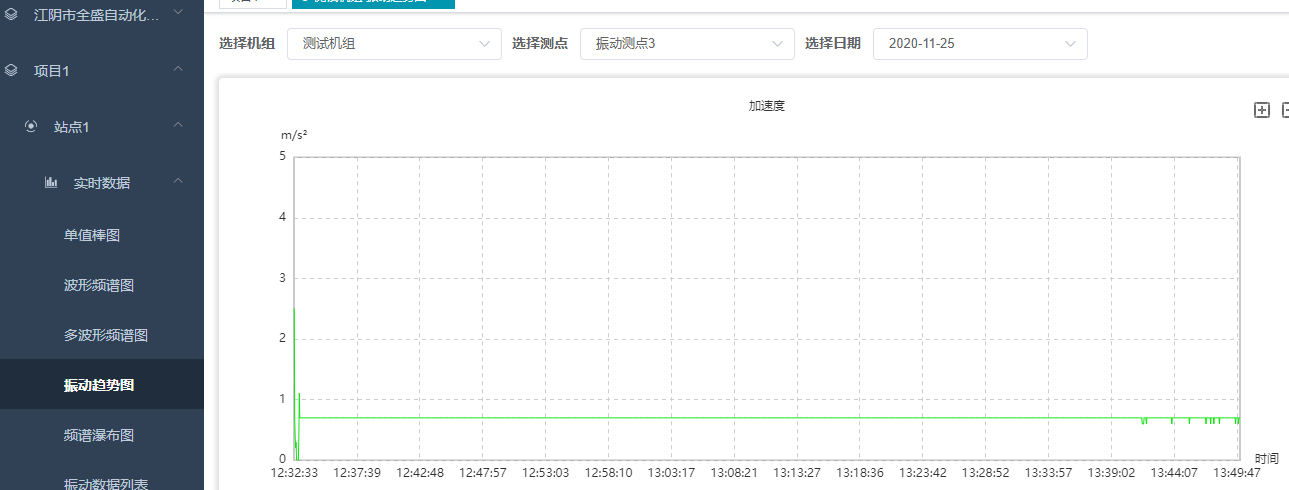

振动趋势图：
①振动趋势图显示被选机组下测点的振动幅值及转速趋势图。
②可显示的单位有：位移、速度、加速度。
③可同时显示最多八条趋势曲线。
④在振动趋势图中能显示用户指定时间段的历史数据。
⑤可显示的数值类型：有效值、峰值、峰峰值、峭度、波峰因素、平均值、通频值、1X幅值、2X幅值。

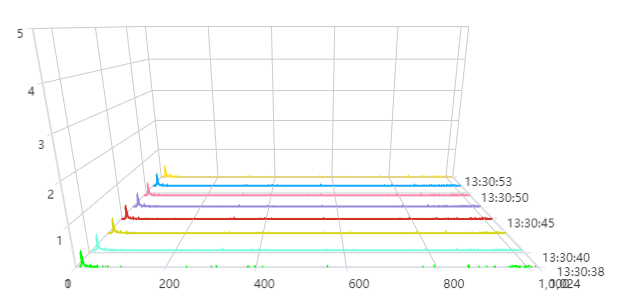

频谱瀑布图：
频谱瀑布图：选定通道在正常运行时测得的多组频谱按时间顺序排列，其频谱发生变化的情况。频谱瀑布图不仅可了解机组在某个时刻的振动情况，而且可以对比不同时刻的频谱，以了解机组的振动变化趋势。
用户可以通过三维频谱瀑布图直观的看出设备在不同时间段内频谱变化的趋势，为故障判断提供依据。
（3）系统提供数据存储功能。
自动存储机组稳态、暂态过程（包括瞬态）的数据，具备状态监测特征量秒级数据存储及检索功能；数据库具备自动检索功能，用户可通过输入检索工况快速获得满足条件的数据；提供回放功能，能对历史数据进行回放；具备状态监测运行报表（日报、月报）定制化编辑及按时间自动生成功能。
（4）系统提供报警功能。
报警参数及定值大小均可设置，报警逻辑和延迟时间可组态；当设定的状态监测量参数超过设定限值后系统发出报警信号，并提供实时的机组报警信息一览表，从中可方便浏览到机组的报警信息；当机组出现报警或系统模块出现故障时，报警平台窗口能自动弹出，并以醒目的颜色变化进行提示，同时系统根据相关报警信息提供相应的处理意见和可能的故障；系统所有报警事件均自动存储，用户可以通过事件列表调取事件记录；系统所有报警信息还可以短信形式发布到相关人员的手机上。
（5）系统具备趋势分析功能。
可分析所有监测参数的实时和历史趋势，具备振动、摆度、压力等稳定性参数和转速、扬程等工况参数之间的相关趋势曲线显示分析功能。
①系统能进行不同机组相同测点的曲线和图像对比分析，以满足对各机组状态进行评比。系统所有状态监测画面可进行定制化灵活组态。
②系统实现与计算机监控系统的双向数据通信，通信方式符合有关部门信息安全防护管理规定。
③系统具备远程诊断中心进行数据交换的能力并预留相应通信接口，提供远程诊断中心建设方案及数据交换的通讯方式。
④系统具备网络对时获取标准时钟功能，数据服务器通过局域网定时对网络内的所有计算机进行时钟同步。
⑤该软件有系统本身的自诊断功能，能判断系统硬件自身的故障（如传感器故障，电缆断裂等），使运行管理单位能够方便、可靠地使用，提供针对性界面详细介绍。
⑥该软件的图形显示是可视化的，三维动态、多画面的综合显示机组形状、结构和运行状态各相关信息，便于运行管理单位使用，提供针对性界面详细介绍。在三维模型上相应部位的传感器旁可实时显示机组的运行状态数据，如振动、摆度、压力、温度等，使用户对机组当前的运行状态一目了然。
⑦系统支持故障报警智能发送，包括邮件通知发给运行管理人员，支持手机移动端app。
（6）大规模数据管理和深层次数据挖掘能力
数据库是机组运行状态系统的重点，现行的工程机组运行状态在线监测系统所采集的信息数据多，交流信息多，所以数据库的建立和管理非常重要。
泵站采用MYSQL数据库，关系型构架，具有体积小、速度快、支持多种操作系统、使用广泛的特点。
完善的智能化数据库和功能
①智能存储和调取
对输入数据库的大量信息，进行智能分析，以实现对大量重复和冗余的信息进行筛选、分类储存。
可以按照不同的要求进行按需调取。如，按不同的时间调取，按运行工况调取。按振动情况调取。
②报表
按照人员类别、工作性质的不同，生成交接班报表；对部分人工抄表记录数据可人工添加到特定点位置进行存储数据。实现按类别记录和统计设备的日、周、月、年点检记录。
③数据统计和分析
运行一定时间后，形成机组统计数据，可包括：各类故障出现的频率、机组各部位出现故障的频率等汇总数据，并形成各种趋势图。
报警位置与测点真实安装位置的对应。当发生报警时，鼠标移到水泵上的测点可以出现小图片显示实物位置。
④对机组状态在线监测进行信息集成，建立不同的信息内容包（详细程度不同，时间段不同），可以对不同岗位和人员的领导和同志利用手机和邮件发送不同的信息。
⑤可以进行数据库扩展，以适应系统整合和数据接入能力。
